filtres actifs

modeles analogiques années 60 à 80



Onkyo Pioneer SAE Sansui

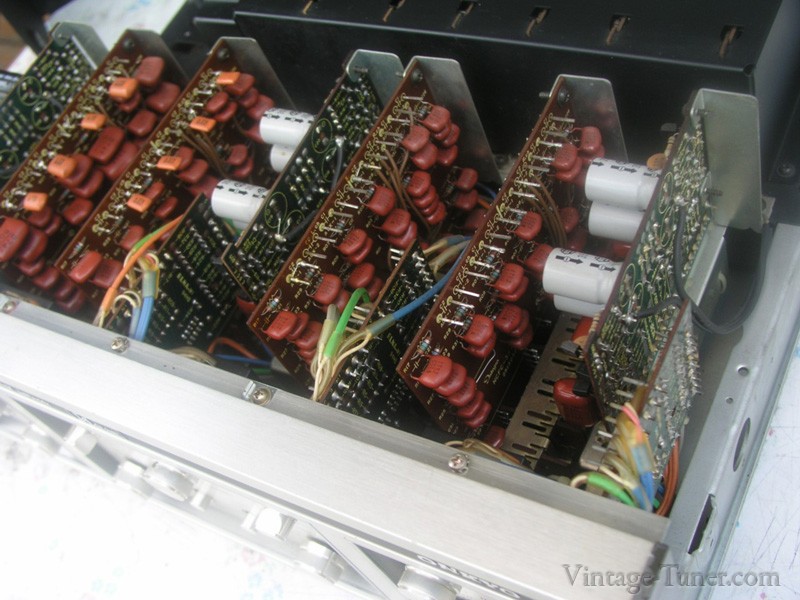

Onkyo Integra D-655 nII

Filtre actif 3 voies, 6 - 12 dB/octave.
Nombreuses possibilités de choix de fréquences de coupures et de recouvrements, ce qui en fait un deux voies capable d'être filtré de 90 à 8000 hertz, ainsi qu'en 3 voies.
la particularité de ce modèle, est d'avoir en plus un réglage d'amortissement ou de surtension à la fréquence de coupure en 12 dB/octave, 4 valeurs de Damping, de Q 0,7 à 1, 20 position par pas de 0,5 db sur les boutons de volumes.


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII


Onkyo Integra D-655 nII

Bass . Low Cut:
90, 125, 175, 250, 350, 500, 710, 1k

Medium . Low Cut:
90, 125, 175, 250, 350, 500, 710, 1k

Medium. High Cut:
710, 1k, 1.4k, 2k, 2.8k, 4k, 5.7k, 8k

High. Low Cut:
710, 1k, 1.4k, 2k, 2.8k, 4k, 5.7k, 8k

Slope property 6 dB/oct, 12dB / oct Dumping fator (12 dB/oct) 0. 7, 0.8, 0.9, 1.0 Level 0--20.5dB (43 points) Rated input 1V Insertion loss Less than 0.8dB Input impedance 100kohm
Output load impedance 600ohms THD (1kHz, 1V) 0.005% or less S/N (IHF A network input shunt) 125dB or more Transient killer operating time At the time of SW-ON: About 7 seconds
At the time of SW-OFF: About 0.5 second The semiconductor used Transistor: 56 pieces
Diode: 47 pieces AC output Switched: Two lines
Unswitched: One line They are a total of 1100 VA three lines.
Power consumption 18W

Dimensions:
L 440 - H 158 - P 360 mm
Poids 9.8 kg
Option Wood case CW-6



Pioneer SF-500 - 1971

3 ou 2 voies 12 dB/oct fréquences 600 5000 hertz


Pioneer SF-500


Pioneer SF-500


Pioneer SF-500


Pioneer SF-700 - 1972 - 1974

3 voies, 3 pentes de coupures 6-12-18 dB/oct, avec 5 fréquences de coupures


Pioneer SF-700


Pioneer SF-700

Pioneer SF-70 - Idem SF-700


Pioneer SF-70


Pioneer SF-70


Pioneer SF-70


Pioneer SF-850 - 1974

3 pentes de coupures 6-12-18 dB/oct, avec 5 fréquences de coupures indépendantes en passe bas et passe haut


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer SF-850


Pioneer D-70 - 1980

Très rare filtre actif 2 voies, 12 db/oct.
20 positions de coupures de 100 Hz à 8 kHz.
The electronic crossover network of 2 simple way designs which thought facility as important.
The high-pass filter part of buffer amplifier has adopted the positive/negative 2 power-source (±31V) pure complimentary Class-A SEPP circuit excellent in the high region property.
Eventh higher-harmonic distortion which occupies most distorted components is negated by a complementary circuit, and it is operating by the low distortion.
Moreover, it is the design which does not affect CR element of a filter by making an Output load impedance low for an input impedance highly.
The low pass filter part had a three-step stream composition, and the same positive/negative 2 power-source (±31V) pure complimentary Class-A SEPP circuit as a high-pass part is adopted as the first rank. Moreover, similarly the following stage has composition of pure complimentary Class-A SEPP according [ the first rank differential single emitter output circuit of positive/negative 2 power source and a final stage ] to a positive/negative 2 power-source first rank differential.
A loss and the leakage current use little element for the capacitor of a filter circuit, and the styrene capacitor of 2% of the error etc. is raising the riser of the frequency characteristic or sound, and the precision of the cross over frequency to it.
By the position of scaling-factor x1, even if a cut-off frequency takes 11 overlapping frequencies into consideration by the position of 11 places and scaling-factor x10, it can choose 21 sorts in the unit of an one-third octave. The shutdown slope has adopted the filter in which it is 12 dB/oct and an attenuation has a linear slope property below in -80dB (it is 1/10,000 at a voltage). Since cut-off-frequency changes are a lowpass / high-pass independency, they can also repeat the crossover of a Woofer and a tweeter.
For an exact level setups, the level control is using the attenuator type of 32 positions and a 1dB step. The original level is correctly reproducible even if it moves the level set up once, since the memory marker sticks. Moreover, if a network switchpoint is turned OFF, the signal from a preamplifier can output to a lowpass Variable termination as it is.
The rack-mounted adapter which can be carried in optional EIA specification rack, JA-R 2S, and JA-R 1S is attached (2U). Moreover, if an adapter part is removed, a No. 20 series and breadth will become the same size.
The design which matched the separate amplifier No. 70 series of Pioneer is adopted.


Pioneer D-70


Pioneer D-70


Pioneer D-70


Pioneer D-70


Pioneer D-70


Pioneer D-70


Pioneer D-70


Pioneer D-70

Pioneer D23 - 1979

Un des filtre actif le plus réputé auprès des audiophiles, extrêmement complet avec 4 commutateurs de réglages de fréquences ayant chacun 11 positions. ordre 4 pentes possibles, flat-6-12-18 dB/oct.

Le nombre très important de combinaisons lui permet une compatibilité avec la plus part des configurations d'enceintes, 2-3 ou 4 voies.

Les alimentations sont régulées, l'électronique est tout en composants discrets sur cartes démontables et reliées par un faisceau de câbles avec connecteurs, les commutateurs multiples à 11 positions de réglage des fréquences sont des ALPS à 6 Plateaux: on sent qu'aucun détail n'a été laissé de coté pour obtenir la meilleure performance.
Coté fabrication rien à dire, tout respire la qualité, chassis rigide, épaisse façade avec des joils boutons, implantation.
Et le résultat est là: la distorsion est à la limite de la mesure, le bruit est relégué sous les 110dB, la symétrie droite/gauche est parfaitement respectée, quelle que soit la configuration


Pioneer D-23


Pioneer D-23


Pioneer D-23


Pioneer D-23


Pioneer D-23




SAE 4000

Filtre avec multiplicateur de fréquences, permet de passer indépendamment le passe bas ou le passe haut de 100 à 10k hertz.


SAE 4000


SAE 4000


SAE 4000


SAE 4000


SAE 4000


SAE 4000



Sansui CD 3

Filtre actif 2 ou 3 voies, 18db/octaves était vendu avec avec 13 cartes de fréquences de coupure + 2 vierges pour créer vos propres fréquences.
Un insert sur les cartes enfichables permet de positionner les curseurs lumineux en façade aux fréquences correspondantes aux cartes insérées (image ci-dessous).
fréquences de coupures 159-340-500-700-900 hz et 1.3-1.8-2.4-3.4-4.5-8 khz

Cliquez ici pour voir les différentes cartes insérables dans le Sansui CD-3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3


Sansui CD 3

Sansui CD 5

Filtre actif 2 voies, fréquences de coupures 200-300-560-900 hz et 2.5-3.6-5-7 khz


Sansui CD 5


Sansui CD 5


Sansui CD 5


Sansui CD 5


Sansui CD 5


Sansui CD 5

Sansui ECA-3

Utilisable en 2 ou 3 voies, fréquences de coupures 400, 600, 900 et, 4000, 5500 7500 Hz, à 6 ou 12dB/oct.
Particularité de ce modèle, il intègre 2 amplis de puissance stéréo qui peuvent alimenter aussi bien les graves, médiums et/ou aigus.


Sansui ECA-3


Sansui ECA-3


Sansui ECA-3


Sansui ECA-3


Sansui ECA-3

Configurations avec les 2 amplificateurs intégrés.

Sansui ECA-3


Sansui CD 10 - 1975

Filtre actif très complet, 2-3 ou 4 voies, pentes à 12 et 18 dB/oct.

Fréquences de coupures:
F1: 60, 75, 95, 120, 150 et 190, 240, 300, 380 et 480, 600 Hertz
F2: 300, 380, 480, 600, 750 et 950, 1.2k, 1.5k, 1.9k, 2.4k et 3k Hertz
F3: 1.5k, 1.9k, 2.4k, 3k, 3.8k et 4.8k, 6k, 7.5k, 9.5k, 12k et 15k Hertz


Sansui CD 10


Sansui CD 10


Sansui CD 10


Sansui CD 10


Sansui CD 10


Sansui CD 10


Sansui CD 10


Sansui CD 10
