HIFI VINTAGE

Sony TA-4300

3 voies, commutateurs sur le côté, 18db/octave basses - 12db/octave aigus - ajustable à 150, 250, 400, 600 hz & 3, 4, 5, 6.5 khz.

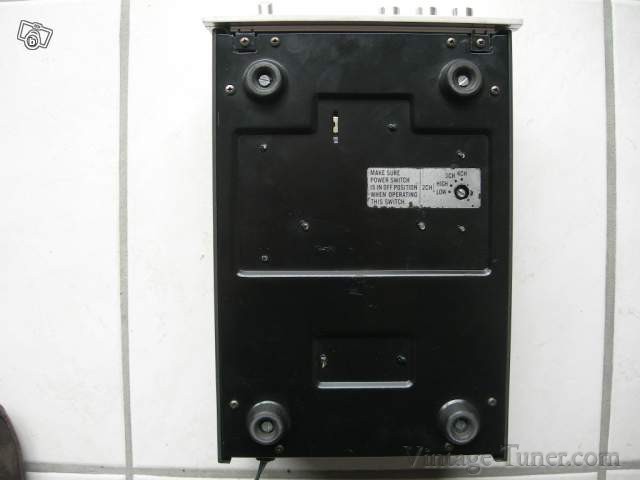

Sony TA-4300F

3 ou 2 voies, avec sortie grave sommée gauche droite pour utilisation d'un seul HP de grave.

Fréquences de coupures:
18 dB/oct
bass: 150 / 250 / 400 / 600 / 800 / 1000 Hertz
treble: 1,5 / 2,5 / 3,5 / 4,5 / 6 / 8kHz
Bass boost: 0 / +3 / +6 / +12 en dessous de 150 Hertz
+18dB at 20Hz

Schéma filtre 3 voies 18db TA-4300F

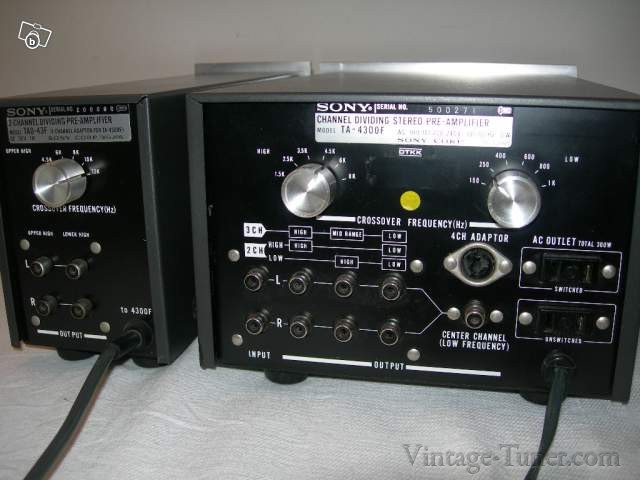

Sony TA-4300F + TAD-43F

Avec l'option d'ajouter le filtre TAD 43F, l'ensemble avec le TA 4300F deviennent un filtre actif 4 voies 18 dB/oct .

Bass boost: 0 / +3 / +6 / +12 en dessous de 150 Hz + 18dB at 20Hz

Fréquences de coupures du TA 4300F:

bass: 150 / 250 / 400 / 600 / 800 / 1000 Hz
treble: 1,5 / 2,5 / 3,5 / 4,5 / 6 / 8 kHz

Fréquences de coupures passe-bande du TAD 43F Haut médium aigu:

Fc: 3 / 4.5 / 6 / 8 / 10 / 12 khz

Schéma filtre 3 voies 18db TA-4300F avec entrée vers l'adaptateur TAD-43F

Utilsation des filtres TA-4300F et TAD-43F en configuration 4 voies actives

Sony TAD-43F

Fréquences de coupures passe-bande du TAD 43F Haut médium aigu:
Fréquences de coupures: 3 / 4.5 / 6 / 8 / 10 / 12 khz

Sony TA-D88 - 1978-1981

Filter 24 dB/oct Bessel, avec modules de fréquences modifiables et enfichables:
Unit 1:140 Hz, 225Hz, 280Hz
Unit 2:500 Hz, 800Hz, 1kHz
Unit 3:1.25 KhZ, 2kHz, 2.5kHz
Unit 4:5 kHz, 8kHz, 10kHz
Attenuation: -24dB/oct
Weight 7,4

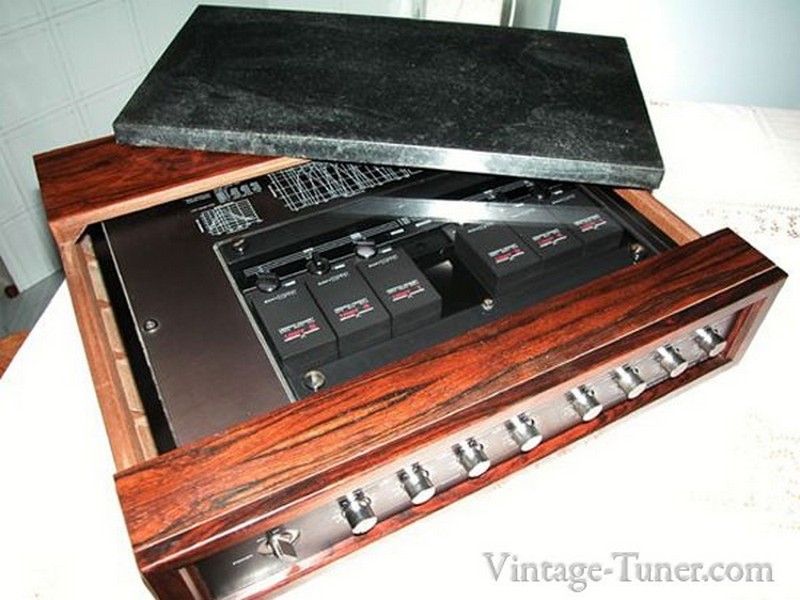

Sony Esprit D900 - 1981-1987

Filtre actif 2 voies à 12, 18 et 24 dB/octave entrées/sorties XLR et cinch, le changement des fréquences se fait par cartes

Sur Audio

Filtre 2 voies 12db/oct

Teac AF-200

Filtre 2/3 voies 12db/oct

Loudness du grave variable en gain et fréquence de 70 à 250hz et de 0 à+8 db

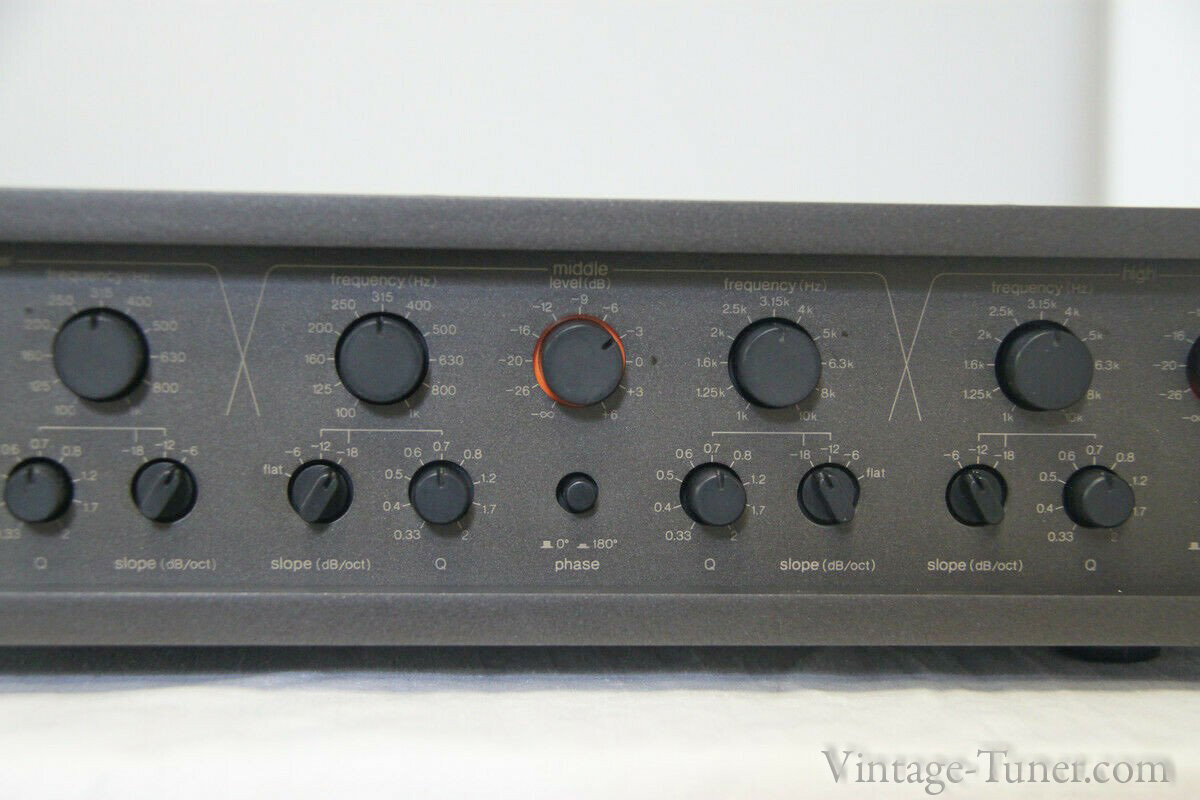

Technics SH-9015C - 1977

Filtre 3 voies 6, 12, 18db/oct

Certainement l'un des filtre actif 3 voies le plus complet. 4 types de coupures en flat, 6,12, 18 db/oct, 10 réglages des fréquences de coupures par voies, inversion des phases et réglage de l'amortissement de 0,33 à 2 aussi bien avec des fréquences en second et/ou troisième ordre.

Threshold PCX

2 voies stéréo / 3voies mono 18db/oct, fréquences de coupures modifiables par changement de composants.

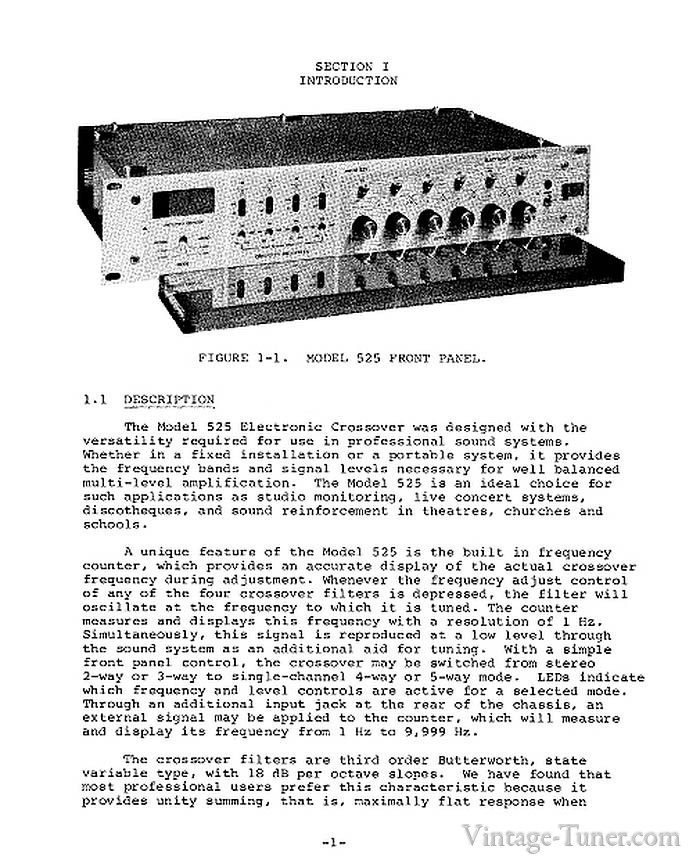

Urei 525

18db/oct 3 voies stéréo ou 5 voies mono

Van-Amp

Fabricant General Apparatus Company

Ajustable de 90 à 1100 hertz, tubes 1x6AV6- 1x 12AU7
